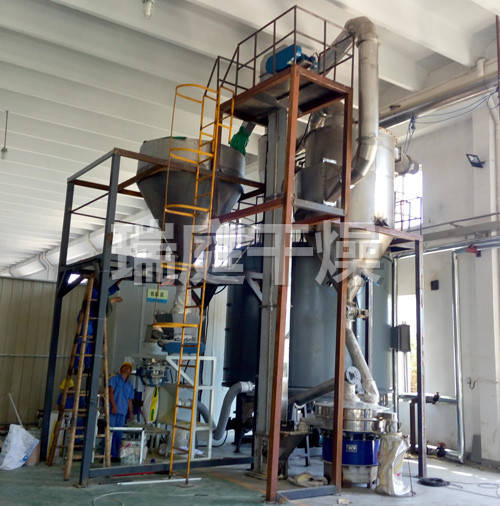

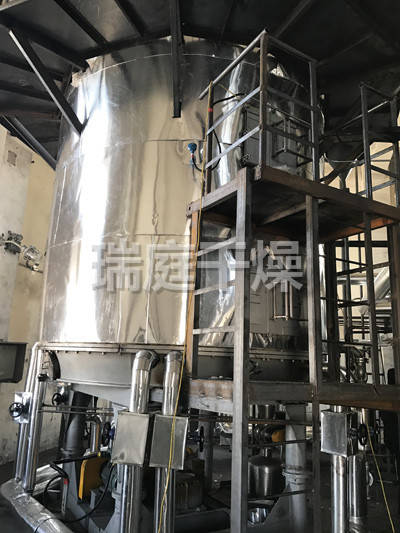

真空盤式干燥機設備概述

盤式干燥機也稱圓盤干燥機，或板式干燥器（Plate Dryer），是一種機械攪拌式傳導干燥設備，在固定床傳導干燥器和耙式攪拌型傳導干燥器基礎上發展起來的。五六十年代，前蘇聯就已經用在大批量褐煤的干燥上。但由于當時工業化水平普遍較低，這種復雜干燥設備價格又過高，難以推廣到其他行業，在煤行業也被運行成本較低的列管式干燥器取代，該干燥器的進一步發展受到限制，桐榮良三在他的1975版《干燥裝置》中對盤式干燥器的應用，只引用了無機鹽一例。至七十年代末期，隨著各工業化國家生產手段的不斷進步，加工成本已不再是困擾人們的主要問題，加上新材料的運用，以及全世界范圍的能源緊缺，盤式燥器以其突出的節能優勢，再一次進入人們的視野，德國、比利時、日本、美國、俄羅斯等國家都有專門的公司進行盤式干燥器的研完和制造。其中歷史較久，較成功的是德國 Krauss-Maffei公司，該公司已開發和制造了TT/TK（常壓型）、GTT（密閉型）、VT（真空型盤式干燥器的系列產品，并成功的將它推廣到化工、食品和制藥行業，從干燥煤的老大黑粗設備，演變?yōu)楝F(xiàn)代精細化工設備。

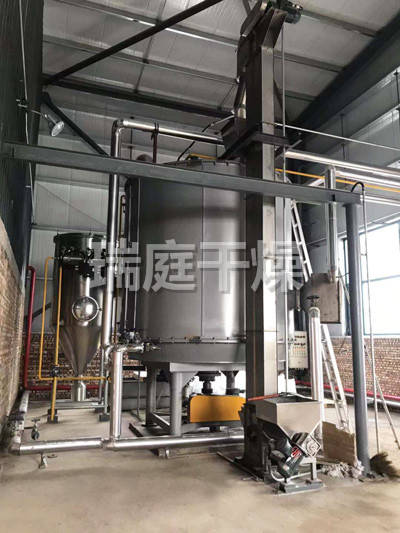

真空盤式干燥機適用于干燥溫度要求很低的熱敏性物料的干燥，如藥品、維生素生物制品、酶，含溶劑物料等。濕物料分批加入到能耐負壓的定量加料器中，開啟真空泵，使盤式干燥器呈負壓狀態后，通過連續閉鎖器將物料均勻加入干燥器中進行干燥作業，干燥后的物料從干燥器底部的出料口排出。從物料中逸出的濕份經冷凝器和溶劑接受罐進行回收，整個操作過程在真空下進行。

真空盤式干燥機工作原理

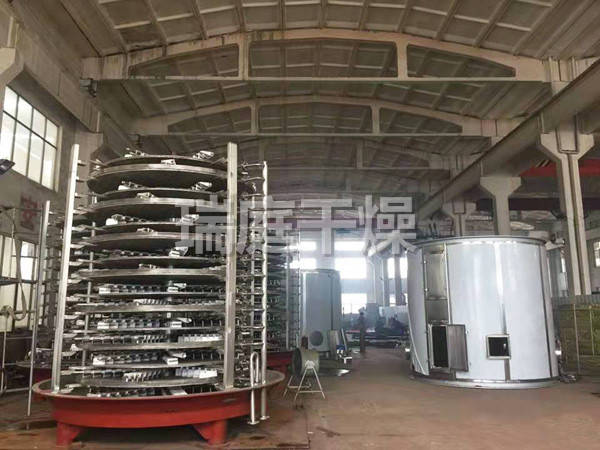

濕物料由加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質有飽和蒸汽熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從^后一層干燥盤落到殼體的底層，后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，從底層排出的干物料可直接包裝。

真空盤式干燥機是在低于常壓的狀態下降低濕分的沸點，去除物料中的濕分，達到低溫干燥的目的。利用真空泵進行抽氣抽濕，使工作室內形成真空狀態，加快了干燥速度。真空干燥機分為靜態干燥機和動態干燥機，真空盤式連續干燥機屬動態真空干燥機。真空盤式干燥機上下軸之間的密封需要加工精度軸上下之間的同心度先可以加填料再加機械密封筒體的焊接，焊縫的測試試壓進料的連續真空球閥的控制這都是漏點每一個環節不到位都會影響真空度所以必須每個環節精工細作才可以保證高真空的盤式干燥機。

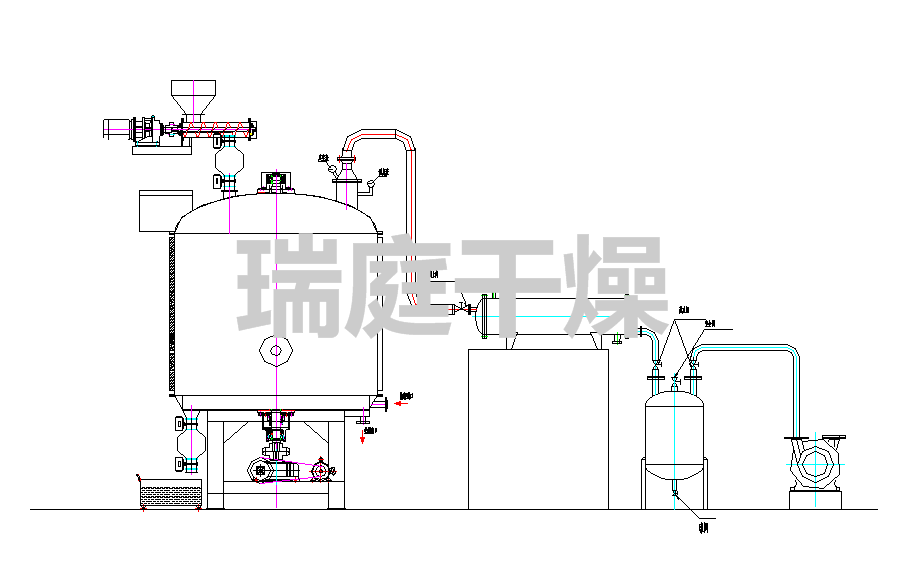

真空盤式干燥機工藝流程圖

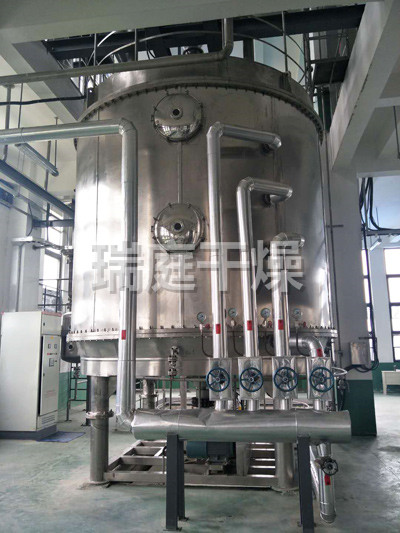

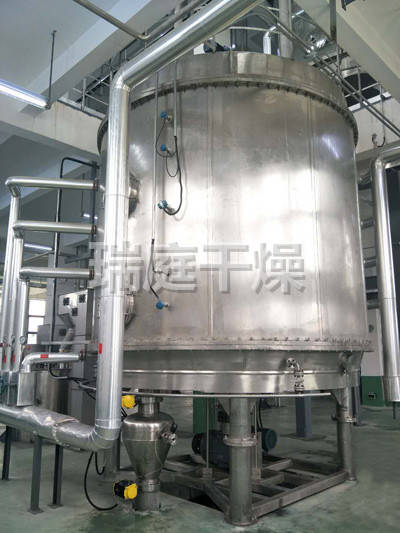

真空盤式干燥機主要特點

（1）盤式干燥機屬典型傳導加熱型干燥器，物料加熱僅僅依靠加熱壁面，干燥過程不用或僅用少量千氣體攜帶濕氣因排風而散失的熱量非常小，熱效率高，理論上可達100％，實踐中一般可達60％~80％以上，能耗低，單位蒸汽耗量為1.3~1.6kg蒸汽/kg水。

（2）由于設有特殊的攪拌裝置，料層薄，攪拌強度大，加熱面更新率高，物料暴露在外邊的面積幾乎大于所有傳導干燥設備傳熱傳質阻力小，效率高，總傳熱系數可達250~670k/（m2.h.）以上。

（3）由于料層薄，攪拌效果好，料層內干濕料以及上下層物料混合好，物料干燥時間較一般傳導干燥器短得多，多在5~60min內，排料溫度相對較低，能適合要求不很嚴格的熱敏性物料。

（4）可以通過改變干燥盤加熱溫度、層數、耙桿數量和轉數、耙葉結構及數量以及料層厚度等參數，控制干燥時間，料流無返混，因而可以得到均一的干燥產品，^終含水要求極低的物料也可以一次完成。

（5）攪拌器轉數低，對物料破碎作用小，可以保持晶體型物料的完整晶型，同時，攪拌器功率消耗小，配用的電機和減速器均小于其他回轉型傳導干燥設備。

（6）干燥主要由加熱盤進行，不引入熱風或只引入少量熱風，干燥器內斷面風速低，粉塵夾帶小，有些場合甚至可以省掉粉塵分離系統，簡化了流程。

（7）干燥器既可以常壓操作，也可以密閉或真空、正壓操作，可以回收溶劑，非常適于熱敏、易燃易爆、有毒物料的干燥，適用范圍廣。

（8）立式結構，占地面積小。

（9）無粉塵、低噪音、無振動、符合環保要求。

（10）與其他類型干燥設備相比，結構較復雜加工難度較大，造價較高。

（11）由于干燥中物料不能像對流干燥那樣高度分散，料層有一定厚度，綜合干燥速率般低于對流干燥方式，相同處理量的干燥器通常體積會大于對流干燥方式。

空盤式干燥機適用范圍

近年來，真空盤式干燥機以其優異的節能特點，得到國內外工程界充分肯定，在化工、染料、塑料、農藥、醫藥、礦產品、食品及農副產品加工等領域中應用日趨廣泛，如活性炭、活性碳酸鈣、超細碳酸鈣、硼酸、染料及染料中間體、發煙酸、食鹽、咖啡因、氰化鈉、氟化鋁、丙烯酸鹽、纖維素衍生物、三聚氰胺、塑料添加劑、發泡劑、促進劑、保險粉、硫化劑、硫磺、檸檬酸、富馬酸、維生素C及其中間體、鋪系化合物、菌絲體、滅菌劑、合成樹脂、雙酚A、蘇氨酸、 Meneb、藥品、有機產品、蔗糖、硫精礦、鎳精礦、聚甲、硝酸銨、硫酸鉀、碳酸鋇、氫氧化鋁干膠、磷酸二氫鉀、石墨等。可廣泛適用于各行業中含水或含溶劑、易流動、不粘結、松散粉粒狀、結晶、無定形物料的連續加熱干燥和冷卻加工。

隨著工業界對盤式干燥機的更多了解，不斷開發出新的應用領域，如用于化學反應的干法制乙炔，用于各種無機鹽煅燒這幾年盤式干燥機迅速運用在新能源鋰電池材料上面而且上的項目都比較大，在鋰電池材料上面運用的盤式干燥機要求更高，對于真空盤式干燥機制作材質非常高。
